Sega Game Gear - wymiana kondensatorów
Włączasz swoją Segą Game Gear. Co jest!? Na ekranie zamiast obrazu paski, a w głośnikach same trzaski. Zepsuło się. Masz
świadomość, że elektronik z ciebie żaden, lutownicę trzymałeś w ręku dwa razy w życiu i nie odróżniasz słowa "kondensator" od "konserwator". Z westchnieniem otwierasz
okno, rzucasz pożegnalne spojrzenie na ukochany sprzęt, robisz głęboki zamach ręką i... stój! Nie śpiesz się! Konsolę da się jeszcze uratować.
Powyższe objawy w przypadku Segi Game Gear oznaczają zazwyczaj padnięcie kondensatorów. Wystarczy je wymienić i konsola
będzie jak nowa. Dla ludzi nie mających pojęcia o grzebaniu w bebechach sprzętu oznacza to najczęściej konieczność oddania konsoli w ręce jakiegoś elektronika tudzież
"serwisu". A co, jeśli nie masz pod ręką ani jednego, ani drugiego? Zakasuj rękawy i do roboty.
 |
| Zdjęcie 1. Konsola bez obrazu i dźwięku - to mogą być padnięte kondensatory |
Próbując naprawić swoją pierwszą Segę jeszcze bardziej ją popsułem. Niestety, internetowym poradnikom, czy to w formie filmików, czy opisów ze zdjęciami, zawsze coś
brakuje. Tych paru drobiazgów, praktycznych porad, dla fachowca nieistotnych, dla żółtodzioba bezcennych. Po porażce przemyślałem całą sprawę raz jeszcze,
zaplanowałem robotę w szczegółach, wziąłem na warsztat kolejną konsolę i... naprawiłem ją bez problemu! Teraz czas na ciebie.
Pamiętaj! Do samodzielnej naprawy bierz się tylko wtedy, gdy nie masz komu zlecić naprawy, a alternatywą jest tylko
złomowanie konsoli tudzież trzymanie jej w roli zbieracza kurzu na półce.
PRZYGOTOWANIA
Przed przystąpieniem do wymiany kondensatorów przygotuj swoje stanowisko pracy, a więc zaopatrz się w:
lutownicę - najlepiej z regulowaną temperaturą grotu. W miarę tani, niezły sprzęt tego typu to wydatek rzędu 50-60 zł. Nie zalecam używać lutownicy za 9,99 zł z
hipermarketu - długo się nagrzewa, nie masz kontroli nad temperaturą, grot jest kiepskiej jakości i brakuje uchwytu do podtrzymywania lutownicy.
kondensatory - możesz je zakupić na aukcji lub w sklepie elektronicznym. Do wymiany "grafiki" potrzeba 11 kondensatorów, do "dźwięku" - 5. Cena kompletu powinna
nie przekroczyć 20 zł. Kondensatory, które kupisz muszą mieć te same pojemności co oryginalne, ale napięcia już niekoniecznie (jednak dobrze, by były ewentualnie
wyższe). Również kształty na pewno będą inne. Pamiętaj - im mniejszy kondensator, tym lepiej. Potrzebujesz następujących kondensatorów:
| Nr kondensatora na zdjęciu 12 | Pojemność / napięcie |
| 1 | 100µF 6.3V |
| 2 | 68µF 6.3V |
| 3 | 100µF 4V |
| 4 | 22µF 6.3V |
| 5 | 4.7µF 35V |
| 6 | 0.47µF 50V |
| 7 | 0.47µF 50V |
| 8 | 33µF 6.3V |
| 9 | 10µF 6.3V |
| 10 | 10µF 6.3V |
| 11 | 10µF 6.3V |
Tabela 1. Kondensatory do wymiany "grafiki"
Uwaga! W niektórych wersjach Segi Game Gear jest jeszcze jeden kondensatorek do wymiany o pojemności 10µF 6.3V,
oznaczony na płycie głównej numerkiem C11. Ja się z taką płytą główną nie spotkałem.
| Nr kondensatora na zdjęciu 12 | Pojemność / napięcie |
| 12 | 100µF 6.3V |
| 13 | 100µF 6.3V |
| 14 | 100µF 6.3V |
| 15 | 47µF 4V |
| 16 | 47µF 4V |
Tabela 1. Kondensatory do wymiany "dźwięku"
drut cynowy, pasta lutownicza - to pierwsze wiadomo po co potrzebne, to drugie przydaje się, żeby strawić stare luty,
które nie chcą "puścić".
odsysacz - fajny gadżet za kilkanaście złotych, który pozwala usunąć nadmiar cynku z połączenia lub miejsca, gdzie
cynk ci skapnie. Przykładasz lutownicę do nadmiaru cynku, stapiasz go, przykładasz odsysacz - "pstryk" i po sprawie.
 |
| Zdjęcie 2. Warsztat domorosłego elektronika |
ROZKRĘCANIE KONSOLI
Narzędzia i materiały przygotowane, czas przystąpić do prac. Aby dobrać się do kondensatorów, wykonaj czynności:
 |

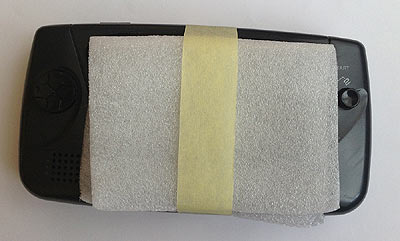

| Zdjęcie 3. Ekran zabezpieczony gąbką |
odwróć konsolę i odkręć sześć krzyżakowych śrubek. Pamiętaj, że dwie z nich znajdują się pod bateriami.
Następnie odkręć śrubkę zabezpieczającą o specjalnym kształcie, umiejscowioną nad slotem na kartdridże. Użyj do tego specjalnego klucza BIT 4,5 mm,
który na aukcji można kupić za 9,50 zł. Z braku laku możesz zastosować płaski śrubokręt z wypiłowanym środkiem, długą pincetę, cienkie szczypczyki albo
nawet plastikową "lufkę" od długopisu, której końcówkę trzeba podgrzać przed nałożeniem na śrubkę. Pamiętaj jednak, że każda niestandardowa metoda może
doprowadzić do nieestetycznego obrobienia otworu, w którym siedzi śrubka.
 |

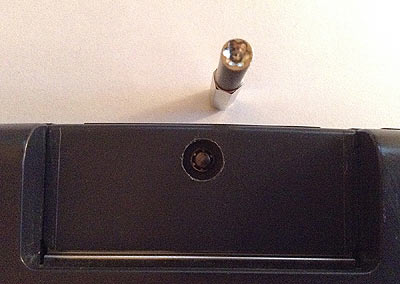

| Zdjęcie 4. Specjalną śrubkę najlepiej usunąć dedykowanym jej śrubokrętem |
WYMIANA "GRAFIKI"
Masz przed sobą połówkę konsoli z odkrytą płytą główną. Połóż ją ekranem do dołu i przystąp do prac:
zlokalizuj wszystkie kondensatory, które będziesz wymieniał (zdjęcie 12). Po lewej stronie płyty
głównej znajduje się 9 sztuk, po prawej - 2 sztuki. Kolejność wymieniania jest dowolna, pamiętaj jednak, żeby nie usuwać zbyt wielu kondensatorów
na raz, by ich nie pomylić. Najlepiej usuwaj je pojedynczo i na miejsce usuniętego od razu przylutuj nowy.
W czasie usuwania starych kondensatorów musisz stopić stare luty, którymi są przymocowane do
płytki. Czasem luty nie chcą "puścić", wtedy posmaruj je odrobiną pasty (topnika), a następnie podgrzej miejsce grotem lutownicy. Po chwili
lut powinien ustąpić.
 |

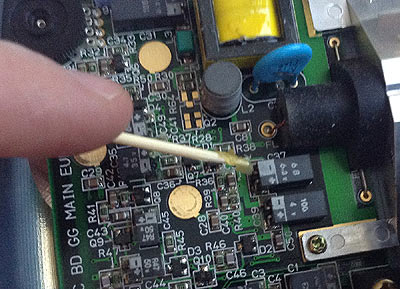

| Zdjęcie 5. Odrobina pasty na wykałaczce strawi stare luty |
Przed przylutowaniem nowego kondensatora odpowiednio go przygotuj. Musisz dociąć i wyprofilować
nóżki tak, by dało się go upchać na niewielkiej przestrzeni płytki. Pamiętaj, że, mając inny kształt niż oryginał, element nie będzie tkwić w tym
miejscu, co jego poprzednik. Rekordzistą jest kondensator 68µF 6.3V (nr 2 na zdjęciu 12), który zazwyczaj wygląda jak spora beczułka.
Mimo, iż to oczywiste pamiętaj, żeby nóżkę z minusem na kondensatorze przylutować do miejsca
oznaczonego minusem na płycie głównej, a nóżkę z plusem do plusa. Minus na kondensatorze namalowany jest na jego obudowie, ponadto każda minusowa
nóżka jest krótsza od plusowej. To najłatwiejszy sposób identyfikacji.
 |

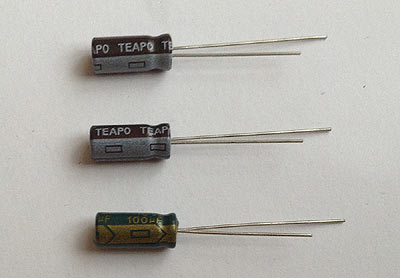

| Zdjęcie 6. Pozioma kreseczka na obudowie i krótsza jedna nóżka nie powinny pozwolić ci pomylić minusa z plusem |
jeśli nie masz wprawy w lutowaniu to będziesz przeklinał przesuwające, przekręcające się i
odpadające kondensatory. Nie przytrzymasz ich, bo w jednym ręku masz lutownicę, a w drugim drut cynkowy. Jak temu zaradzić? Znalazłem prosty,
choć bardzo nietechniczny sposób. Po prostu przyklej kondensator do podłoża lub innego podzespołu maleńką kulką plasteliny. Nie zasmaruj tylko
plasteliną żadnej ścieżki na płycie głównej! Po przylutowaniu kondensatora możesz plastelinę usunąć kawałkiem wykałaczki.
 |

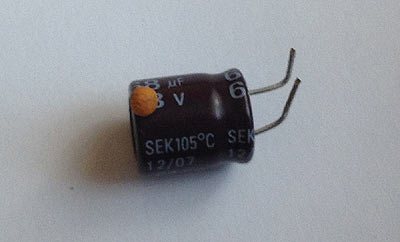

| Zdjęcie 7. Mała kulka plasteliny pozwoli ci zabezpieczyć tymczasowo kondensator przed przesuwaniem |
Szukając miejsca na nowe kondensatory, pod żadnym pozorem nie planuj ich rozmieszczenia na
złotych okrągłych blaszkach - trzech małych po lewej i jednej dużej po prawej stronie płyty głównej (oznaczyłem je
czerwonymi krzyżykami na zdjęciu 12). To miejsca, do których dociskane są plastikowe tulejki dystansowe z drugiej połówki konsoli. Jeśli umieścisz
tu choć kawałek swojego kondensatora, konsoli nie zamkniesz po połączeniu obu połówek.
WYMIANA "DŹWIĘKU"
Podzespoły odpowiedzialne za dźwięk znajdują się w lewym górnym rogu drugiej połówki konsoli. Na
wymianę czeka pięć kondensatorów. Wykonaj następujące czynności:
Zostaw baterie w środku obudowy konsoli (ale nie wszystkie, żeby nie było napięcia). Będzie
ci wygodniej wymieniać kondensatory, bo konsola będzie cięższa i nie będzie "latała" na boki.
Część kondensatorów ukryta jest pod srebrną blaszką. Odkręć cztery śrubki mocujące i zdejmij
ją.
 |

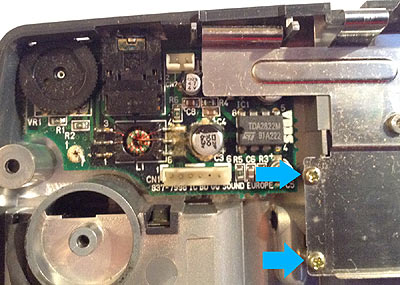

| Zdjęcie 8. Srebrna blaszka zasłania dwa kondensatory, więc trzeba ją zdemontować |
Zlokalizuj kondensatory do wymiany. Umiejscowienie ich pokazuje zdjęcie nr 13.
W okrągłych kondensatorach, zastosowanych do "dźwięku" prawie nie widać nóżek. Może się
zdarzyć, że nie będziesz w stanie ich odlutować. W takim wypadku pociągnij odrobinę mocniej kondensator, prawdopodobnie się rozpadnie.
Nie powinno to dać niepożądanych skutków, po prostu usuń jego kawałki szczypczykami.
W czasie lutowania nie musisz już zwracać uwagi na różne rodzaje kondensatorów, bo są ich
tylko dwa typy. W dalszym jednak ciągu musisz dobrze rozplanować ich położenie, bo są innego kształtu (zazwyczaj większe) niż
oryginalne.
 |

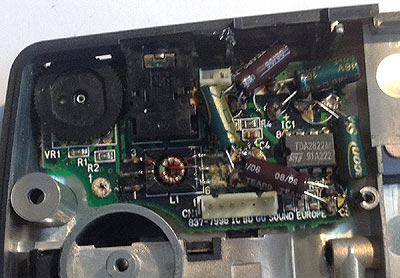

| Zdjęcie 9. Praca skończona. Ładnie to nie wygląda, ale działa |
PODSUMOWANIE
To tyle. Jeśli wszystkie czynności przeprowadziłeś zgodnie z powyższym opisem, konsola po
skręceniu powinna odpalić. Moja odpaliła.
 |
| Zdjęcie 10. Trochu wysiłku i konsola hula jak za dawnych czasów |
 |

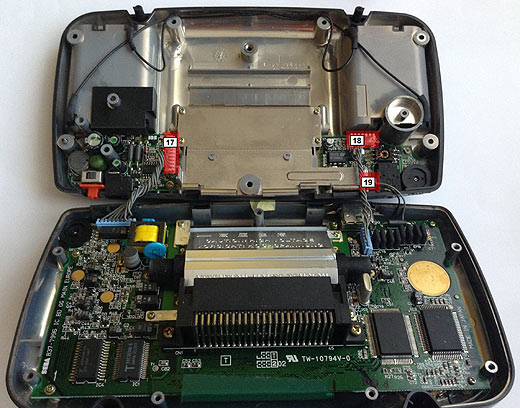

| Zdjęcie 11. Wtyczki które trzeba rozłączyć, aby rozdzielić konsolę na dwie połówki |
 |

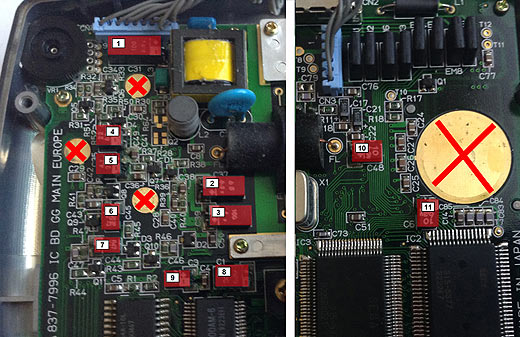

| Zdjęcie 12. Umiejscowienie kondensatorów od "grafiki" na płycie głównej |
 |

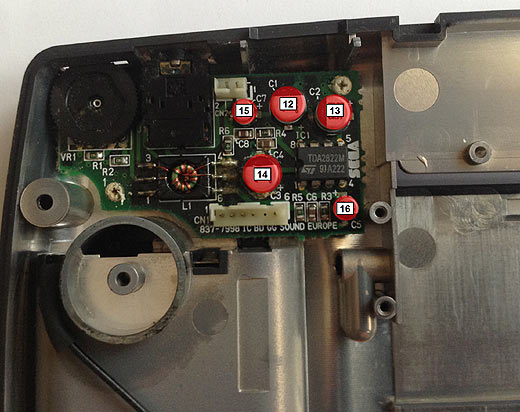

| Zdjęcie 13. Umiejscowienie kondensatorów od "dźwięku" na drugiej połówce konsoli |
Opracowanie: Fulko de Lorche
